一、概述

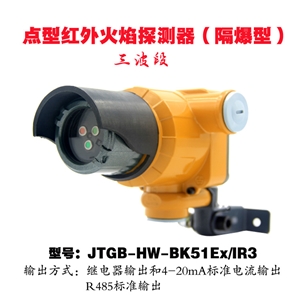

点型红外火焰探测器（IR3）含三个红外探测波长的传感器和光学过滤器,探测器对CO2 发射光谱(4.4um)具有最高的灵敏性,另二个传感器对环境光线、热体辐射的干扰进行探测，探测器对探测结果拥有多项信号处理算法，结合对火灾发生时火焰闪烁频率的逻辑综合判断，能够最大程度抑制错误报警以及需要最佳火灾探测性能的室内和室外应用。特殊的火灾信号处理方法与多传感器技术极大的提高了探测器的灵敏度和响应时间，具有抗日光干扰的性能，广泛用于露天环境。探测器能提供有机材料(碳氢化合物)燃烧火焰的早期报警，能够在高/低温,高湿,震动等最苛刻的工业环境下工作，通过了中国CCCF认证和防爆认证。

二、主要用途及适用范围

本探测器适用于无烟液体和气体火灾以及产生爆燃的场所。

*喷漆车间、天然气勘探生产企业、制药业。

*油漆– 制造、储存、运输。

*化学品– 生产、储存、运输。

*发电站– 泵区、机房、无人职守区。

*石化产品–生产、储存和运输。

*仓库– 易燃品的储存。

*印刷– 溶剂处理、压平、干燥工艺。

三、产品特点

• ●三波长红外+频率多重判断。
• ●敏感度可现场设置。
• ●电磁辐射免疫。
• ●高错误报警免疫力，日光盲。
• ●三种输出方式：继电器、0-20mA、RS-485。
• ●专利、工业化外形设计
• ●防尘、防爆、防腐蚀、防雨淋设计，无需防

雨罩可直接在室外使用。

• ●根据客户需求，可采用不锈钢材质。

四、主要技术指标

1．工作电压：18V-32VDC

2．工作电流：≤20mA/24VDC

3．报警电流：≤30mA/24VDC

4．环境温度：-10℃～55℃

5．环境湿度：5-95﹪RH，无凝露

6．光谱响应：4.4µm 3.8µm 5.0µm

7．火灾响应时间：≤30S

8．灵敏度：I级（出厂默认I级，非锁定）

9．指示灯：正常时闪亮，报警时常亮

10．探测角度：≤90°

11．探测距离：25米

测试条件(GB15631-2008)：底面积为33cm×33cm，高为5cm的容器中的2000g工业乙醇燃烧产生的火焰

12．防爆等级：ExdIICT6Gb

13．防护等级：IP66

14．报警输出：默认无源继电器输出(故障、火警)  可选0-20mA电流输出、RS-485

15．继电器触点容量：1A/125VAC  2A/30VDC

16．材质：铸铝，可选不锈钢

17．电缆出口螺纹： 标准3-G3/4

18．重量：＜1.7kg（铸铝）＜3.2kg（不锈钢）

19．执行标准：GB15631-2008
